※こちらのページは販売を終了した旧製品の情報となります。※
インテル Xeon Scalable Processor を搭載した
最新の製品ページは、こちらとなります。

Intel® MIC / NVIDIA® GPU × 最大 6基 搭載対応
科学技術計算向け Xeon® 2U DP サーバー
大容量メモリ対応 (最大 1024GB)
インテル® Xeon® Processor E5-2600 v4 Family × 2 基搭載対応
(最大 22 コア プロセッサー 2 基搭載可能、合計 44 コア、88 スレッド)
インテル® Xeon® Processor E5-2600 v4 Product Family(Broadwell-EP)を搭載した サーバー、ならびに ワークステーション 製品です。
※Intel® Xeon® Processor E5-2600 v4 Product Family の詳細仕様は、インテル社のサイトをご覧下さい。
Zephineon GGS3/2U-MG8 シリーズ











Front View




Rear View

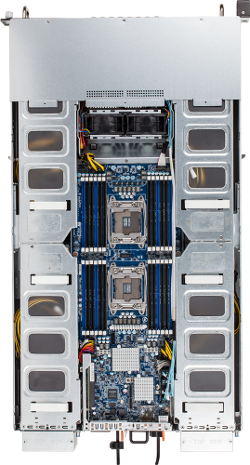

Top View





System Block Diagram を表示する
Arcbrain Zephineon GGS3/2U-MG8 シリーズ 共通仕様
プロセッサー Intel® Xeon® processor E5-2600 v4 Family(Broadwell-EP) × 2 基搭載可能

 インテル® Xeon processor E5-2697 v4 の場合
  • クロック 2.2 GHz
  • Intel® Turbo Boost Technology 時 最大 3.6 GHz
  • 最高 9.6 GT/s の Intel® QPI 速度
  • Intel® Hyper Threading Technology により 18-Core/36-Thread 対応 (1 CPU あたり)
    2CPU では、倍の 36-Core/72-Thread 対応
  • 45 MB Intel® Smart Cahce、Intel® AVX2.0、FCLGA2011-3(Socket R3)
※このサーバーに搭載可能な Intel® Xeon Processor E5-2600 v4 Product Family
Xeon
E5-26xx v4
processor
Base Freq.
(GHz)
Turbo
Boost
Freq.
(GHz)
Cores
UP
/
DP
Threads
UP
/
DP
Intel
Smart
Cache
(MB)
QPI
(GT/s)
Mem.
Freq.
(MHz)
TDP
(W)
BOX
/
TRAY
E5-2699 v4 2.2 3.6 22/44 44/88 55 9.6 2400 145 TRAY
E5-2698 v4 2.2 3.6 20/40 40/80 50 9.6 2400 135 TRAY
E5-2697 v4 2.3 3.6 18/36 36/72 45 9.6 2400 145 BOX
E5-2695 v4 2.1 3.3 18/36 36/72 45 9.6 2400 120 BOX
E5-2690 v4 2.6 3.5 14/28 28/56 35 9.6 2400 135 BOX
E5-2687W v4 3.0 3.5 12/24 24/48 30 9.6 2400 160* BOX
E5-2683 v4 2.1 3.0 16/32 32/64 40 9.6 2400 120 BOX
E5-2680 v4 2.4 3.3 14/28 28/56 35 9.6 2400 120 BOX
E5-2660 v4 2.0 3.2 14/28 28/56 35 9.6 2400 105 BOX
E5-2650 v4 2.2 2.9 12/24 24/48 30 9.6 2400 105 BOX
E5-2640 v4 2.4 3.4 10/20 20/40 25 8.0 2133 90 BOX
E5-2637 v4 3.5 3.7 4/8 8/16 15 9.6 2400 135 TRAY
E5-2630 v4 2.2 3.1 10/20 20/40 25 8.0 2133 85 BOX
E5-2620 v4 2.1 3.0 8/16 16/32 20 8.0 2133 85 BOX
E5-2609 v4 1.7 --- 8/8 16/16 20 6.4 1866 85 BOX
E5-2603 v4 1.7 --- 6/6 12/12 15 6.4 1866 85 BOX
Intel® Xeon® Processor E5-2600 v4 Product Family の詳細な仕様は、インテル社のサイトをご覧下さい。
TRAY タイプの プロセッサは、ものによってはお取り扱い可能ですが、納期は +2週間余計にかかり、最終的な納期は5週間以上必要になります。

このシステムでは、基本的に必ず 2CPU 搭載をしてください。MIC/GPU 4枚の認識ができなくなってしまいます。
このサーバーに搭載可能なProcessorのTDP(Thermal Design Power)は最大145W迄となります。
マザーボード Intel® C612 Chipset
System Block Diagram を表示する
メモリー 64 GB (8 GB DDR4 Reg. 2400 MHz, Single Rank, 1.2V, Low Profile × 8 枚)
※ オプションで、以下の様な構成のメモリーに変更が可能です。(一例)
容量 メモリ構成 CPU構成
16GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 2枚 1 CPU:Dual channel
32GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 4枚 1 CPU:Quad channel
64GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 8枚 1 CPU / 2 CPU
Quad channel
64GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 4枚 1 CPU:Quad channel
2 CPU:Dual Channel
128GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 8枚 1 CPU / 2 CPU
Quad channel
256GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 16枚 2 CPU:Quad channel
256GB 32GB DDR4 RDIMM 2400MHz ECC 1.2V DR × 8枚 1 CPU:Quad channel
2 CPU:Quad channel
512GB 32GB DDR4 RDIMM 2400MHz ECC 1.2V DR × 16枚 2 CPU:Quad channel
256GB 32GB DDR4 LRDIMM 2400MHz ECC 1.2V QR × 8枚 1 CPU:Quad channel
2 CPU:Quad channel
512GB 32GB DDR4 LRDIMM Reg. 2400MHz ECC 1.2V QR × 16枚 2 CPU:Quad channel
1024GB
(1TB)
64GB DDR4 LRDIMM Reg. 2400MHz ECC 1.2V QR × 16枚 2 CPU:Quad channel
1024GB
(1TB)
128GB DDR4 3DS LRDIMM Reg. 2400MHz ECC 1.2V 8R × 8枚 2 CPU:Quad channel
2048GB
(2TB)
128GB DDR4 3DS LRDIMM Reg. 2400MHz ECC 1.2V 8R × 16枚 2 CPU:Quad channel
※RDIMM : Registered buffer Dual In-line Memory Module
※LRDIMM : Load Reduced Dual In-line Memory Module
※DDR4 3DS(Three Dimentional Stack) LRDIMM 128GB は、入手が可能になり次第、対応予定です。

本システムでは、MIC/GPU を3台搭載する場合は、必ず 2 CPU 搭載をお願いしておりますので、メモリは最低でも8枚搭載させることが必要となります。(Quad channel 動作の場合)
ご予算等の関係で、2 CPU で、8GB x 4枚の場合は、Dual channel 動作となります。
ストレージ コントローラー インテル® PCH C612
SATA3 (6.0 Gbps対応) × 10 port(RAID 0/1/5/10)

※Onboard の SATA コントローラーは、Windows用の RAID 管理ツールはありますが、Linux用のものは用意されていません。

オプション:
LSI® 6Gbps SAS2 2208 Controller
2 x Mini-SAS (for 8 x SAS 6Gb/s ports)
Hardware RAID 0/1/5/6/10/50/60
ストレージ 以下の 2.5 inch 6Gbps SATA HDD 又は SSD からご選択ください。

搭載可能な HDD:
■Segate Enterprise Drive
  Enterprise Capacity 2.5(旧 Constellation ES, メーカー5年保証, ST91000640NS, ST9500620NS, ST9250610NS)

■Western Digital
 NAS Storage(WD Red, メーカー3年保証, WD10JFCX, WD7500BFCX)
 モバイル用(WD Black, メーカー5年保証, WD7500BPKX, WD5000BPKX)

搭載可能な SSD:
■Intel SSD
 Intel® SSD DC S3500 / S3700 Series 他(メーカー5年保証)
光学ドライブ サーバ内に、CD/DVDドライブ等の光学ドライブを搭載することはできません。
IPMI の Virtual Drive 、又は オプションの外付け USB光学ドライブを ご利用下さい。
Graphics ASPEED AST2400 BMC
D-Sub 9pin output
Onboard の ASPEED AST2400 BMC を使用した場合にのみ、IPMI の『KVM Console』が有効となります。
Matrox G200eW の場合は、高い解像度を表示すことができませんでしたが、ASPEED AST2400 BMC は、1920 x 1200 dots 迄の表示解像度に対応しています。
ASPEED AST2400 BMC は、Server の管理画面用としての 充分な 2D 描画性能はありますが、3D のアクセラレーション性能はありません。
GPU の Graphics 出力を使用することは可能ですが、その場合は、IPMI の『KVM Console』は無効となります。
『KVM Remote Console』を使用されたい場合には、VNC Server 等を別途インストール必要があります。

 MIC/GPU 用のスロットに、nVIDIA® Quadro® や GeForce® を取り付けることは可能ですが、冷却用のファンが正常に動作することを確認する必要があります。
 1 Slot 厚のものは、殆ど問題がありませんが、MIC/GPU と同じ 2 Slot 厚のものは、吸気用ファンが塞がれてしまい、オーバーヒートを起こす場合があります。
MIC / GPU インテル® MIC(Xeon Phi coprocessor) / NVIDIA® Tesla® GPU を最大8基 搭載可能です。
インテル® Phi™ co-processor 5110P Intel® Xeon® Phi™ 3120P
(6GB, 1.100 GHz, 57 core, 300W, Passive, 販売終了)
Intel® Xeon® Phi™ 3120A
(6GB, 1.100 GHz, 57 core, 300W, Active, 販売終了)
Intel® Xeon® Phi™ 5110P
(8GB, 1.053 GHz, 60 core, 225W, Passive, 販売終了)
Intel® Xeon® Phi™ 7120P
(16GB, 1.238 GHz, 61 core, 300W, Passive, 販売終了)
  インテル® Xeon® coprocessor 用の最新版 Intel® MPSS(Manycore Platform Software Stack)は、こちらからダウンロードできます。
 ※Intel® Xeon® Phi™ 3120A の様な 冷却ファンが搭載されている Activeタイプの MIC/GPU は、搭載できません。

LAN インテル® 82599ES Dual Port 10GbE SFP+ port × 2
Infiniband オプション:
2 x QSFP+ (supporting 56Gb/s FDR InfiniBand or 40GbE) card (Mellanox® MT27508A1-FCCR-FV)
2 x 10Gb/s SFP+ LAN card (Mellanox® MT27518A1-FCCR-XE)
ポート USB 3.0 × 2 ポート (背面 × 2)
LAN SFP+ × 2 ポート (背面 × 2)
LAN RJ-45 × 1 ポート (背面 × 1)
VGA D-Sub 15 pin  (背面 × 1)
Serial Port D-Sub 9 pin  (背面 × 1)
Integrated IPMI 2.0 専用LAN ポート (RJ-45) × 1
IPMI IPMI(IPMIView、又はブラウザー) を使用して、他の Windows、Linux PCより本サーバーの管理を行うことが可能です。
  • Intelligent Platform Management Interface v.2.0 のサポート
  • IPMI 2.0 は virtual media over LAN と KVM-over-LAN をサポート
  • ASPEED AST2400 BMC
スロット CPU1 Slot1 : PCI Express 3.0(x16) MIC/GPU 1 用、Riser card 経由
Dual Stot size 対応
CPU1 Slot2 : PCI Express 3.0(x16) MIC/GPU 2 用、Riser card 経由
Dual Stot size 対応
CPU1 Slot3 : PCI Express 3.0(x16) MIC/GPU 3 用、Riser card 経由
Dual Stot size 対応
CPU1 Slot4 : PCI Express 3.0(x16) MIC/GPU 4 用、Riser card 経由
Dual Stot size 対応
CPU2 Slot5 : PCI Express 3.0(x16) MIC/GPU 5 用、Riser card 経由
Dual Stot size 対応
CPU2 Slot6 : PCI Express 3.0(x16) MIC/GPU 6 用、Riser card 経由
Dual Stot size 対応
CPU2 Slot7 : PCI Express 3.0(x16) MIC/GPU 7 用、Riser card 経由
Dual Stot size 対応
CPU2 Slot8 : PCI Express 3.0(x16) MIC/GPU 8 用、Riser card 経由
Dual Stot size 対応
CPU1 Slot9 : PCI Express 3.0(x8)
CPU2 Slot10 : PCI Express 3.0(x8r) (mezzanine connecto)
ベイ Hot-swap 2.5 inch SAS/SATA3 Drive Bay 2.5 inch 6Gpbs 750GB SATA HDD
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
Hot-swap 2.5 inch SAS/SATA3 Drive Bay (空き)
シャーシ 19 inch 2U Server Chassis (黒)
482 mm(W) × 86 mm(H) × 871 mm(D)
8cm heavy duty fans with optimal fan speed control × 5 個
重量 (不明)
※ MIC/GPU、19 inch Rack 用 Rail Kit、電源ケーブル 等は含まず。
電源 1600W 1U Redundant Power Supplies Platinum Level (94%+) × 2 Warning: Use of undefined constant php - assumed 'php' (this will throw an Error in a future version of PHP) in /virtual/htdocs/public_html/products/MIC_GPU_Server/Zephineon_GGS3_2U-MG8/index.php on line 555
Certification 80 PLUS Platinum Level

MIC/GPU が2基以下であれば、日本国内の100V電源でも十分稼働可能ですが、200Vの電源の方が、電流が大幅に減るため、電源効率は高くなります。
 300W クラスの MIC/GPU を3基 以上搭載する場合は、200Vの電源を使用されることを強くお奨めいたします。
 200V電源用のACケーブルはオプションとなります。各種NEMAコネクタに対応した製品をご用意しております。
 消費電力が 1600W 以下の場合は、2台の PSU が Redundant として動作します。
 消費電力が 1600W を越える場合は、非Redundant 動作となり、最大 3200w の電源として動作します。
対応OS CentOS 6 x86_64(Redhat Enterprise Linux 6 ソース互換)
CentOS 7 x86_64(Redhat Enterprise Linux 7 ソース互換)
※ オプションで、以下のOS に変更が可能
Red Hat Enterprise Linux 6 x86_64
Red Hat Enterprise Linux 7 x86_64
Microsoft Windows Server 2012 R2 (Standard~) 64 bit
その他の OS(Linux/Windows)もご相談の上、対応可能です。
キーボード オプション(サーバー・ラックの KVM スイッチを使用することを想定しています。)
マウス オプション(サーバー・ラックの KVM スイッチを使用することを想定しています。)
国内保証期間 1 年間 (センドバック方式)

※ オプションで、3年、5年保証(センドバック)や オンサイト保守(関東内に限定)にも対応可能です。
※ Intel Xeon Phi coprocessor は、1年間のメーカー保証となります。 nVIDIA Tesla は、3年間のメーカー保証となります。
納期 通常 4 ~ 6 週間

※ オプションで、細かい仕様変更にも対応可能ですが、納期にお時間をいただく場合もございます。
