インテル® Xeon® Scalable Processor 共通仕様 比較表
(※一部の例外を除く)
|
Product Collection
|
Intel® Xeon® E5 / E7 v4 Processor
|
Intel® Xeon® Scalable Processors
|
Platform Code Name
|
Grantley / Brickland
|
Purley
|
Code Name
|
Broadwell-EP
|
Skylake-SP

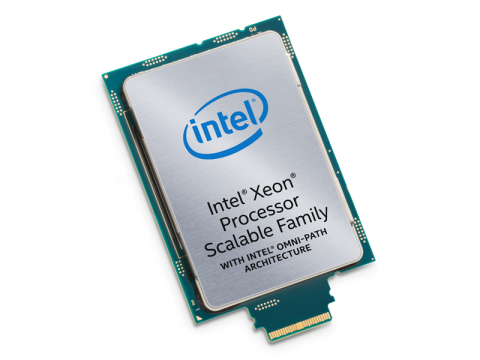

Skylake-F (Intel® Omni-Path Fabric 対応)
|
Launch Date
|
Q1'16 (2016年3月)
|
Q3'17 (2017/07/11 USA TIME, 日本時間 2017年7月12日)
|
Lithography
|
14 nm
|
14 nm
|
L2 Cache
(MLC:Middle Level Cache)
|
256 KB / Core
|
1 MB / Core (4倍に増加)
Core 内は、Broadwell-EP と同じ 256 KB
Core 外に 768 KB
合計で 1024MB
|
L3 Cache
(LLC:Last Level Cache)
|
2.5 MB × Cores
Inclusive cache
|
1.375 MB × Cores (45%減少)
Non-Inclusive cache
一部の、高クロック、少ないコア数のものは、L3 Cache 値が、通常の 1.2 から 最大 3倍 になっているものがあります。
8158,
8156,
6146,
6144,
6136,
6134M,
6134,
6128,
6126T,
6126F,
6126,
5122 等
(これらのプロセッサは、Core あたりの Cache 量が多いため、マルチコア、マルチ・スレッドに対応していないアプリケーションに適していると推測されます。)
|
Interconnection
|
Intel® QPI(Quick Path Interconnection) × 2 (E5 v4)
Intel® QPI(Quick Path Interconnection) × 3 (E7 v4)
|
Intel® Ultra Path Interconnection (UPI)
3 : Platinum 8XXX, Gold 6XXX
2 : Gold 5XXX, Silver 4XXX, Bronze 3XXX
UPIを3本必要とするのは、4-socket 以上の場合
Gold 5XXX は 4-socket 対応ですが、UPIは2本なので、対角側のプロセッサとの直接通信は不可
|
Interconnection Speed
|
Intel® QPI Speed
6.4, 8.0, Max 9.6 GT/s
|
Intel® UPI Speed
10.4 GT/s : Platinum 8XXX, Gold 6XXX, Gold 5XXX
9.6 GT/s : Silver 4XXX, Bronze 3XXX
|
Bus Architecure
|
Ring Interconnect Architecture
|
Mesh Interconnect Architecture
|
Conflict Free
|
No
|
Yes
|
Max Memory Size
(dependent on memory type)
|
1536 GB / socket (E5 v4)
3072 GB / socket (E7 v4)
|
768GB / socket
(M SKU available supporting 1536 GB (1.5 TB) / socket)
|
Memory Types
|
DDR4
Max Memory Clock
1866 MHz : E5-260x v4
2133 MHz : E5-2620, 2630, 2040 v4
2400 MHz : その他
|
DDR4
Max Memory Clock
2666 MHz : Platinum 8XXX, Gold 6XXX
2400 MHz : Gold 5XXX, Silver 4XXX
2133 MHz : Bronze 3XXX
|
Max # of Memory Channels
|
4
|
6 (1.5 倍に増加)
|
Max Memory Bandwidth
|
※ 計算式:メモリの定格動作周波数 × チャネル数 × 8
(64bit DIMM は、1 clockで 8 Byte 処理可能)
|
※ 計算式:メモリの定格動作周波数 × チャネル数 × 8
(64bit DIMM は、1 clockで 8 Byte 処理可能)
8 DIMM / Core の場合、6 DIMM だけ搭載すると、6CH 動作となります。
8 DIMM 搭載しますと、4 CH 動作となります。
|
PCI Express Revision
|
3.0
|
3.0
|
Max # of PCI Express Lanes
|
40
|
48 (8 Lanes 増加)
|
Sockets Supported
|
FCLGA2011-3 (Socket R3)
|
FCLGA3647 (Socket P3) (パッケージは FC-LGA14B)
|
Package Size
|
45.0mm x 52.5mm
|
76.0mm x 56.5mm
|
Intel® Optane™ Memory
|
No
|
Support for Intel Optane memory and storage devices
Support for Intel Optane SSDs (3D XPoint) and Intel 3D NAND Solid State Drives
|
Intel® Speed Shift Technology
|
No
|
Yes
|
Instruction Set Extensions
|
Intel® SSE4.2, Intel® AVX,
Intel® AVX 2.0
|
Intel® SSE4.2, Intel® AVX, Intel® AVX 2.0,
Intel® AVX-512
|
Intel® Omni-Path Architecture
(Discrete PCIe card)
|
No
|
Yes (SKU末尾に F が付いたもののみ対応)
|
Intel® QuickAssist Technology
(Integrated in chipset)
|
No
|
Yes
|
Intel® QuickAssist Technology
(Discrete PCIe card)
|
No
|
Yes
|
Intel® QuickData Technology
(CBDMA)
|
No
|
Yes
|
Non-Transparent Bridge (NTB)
|
No
|
Yes
|
